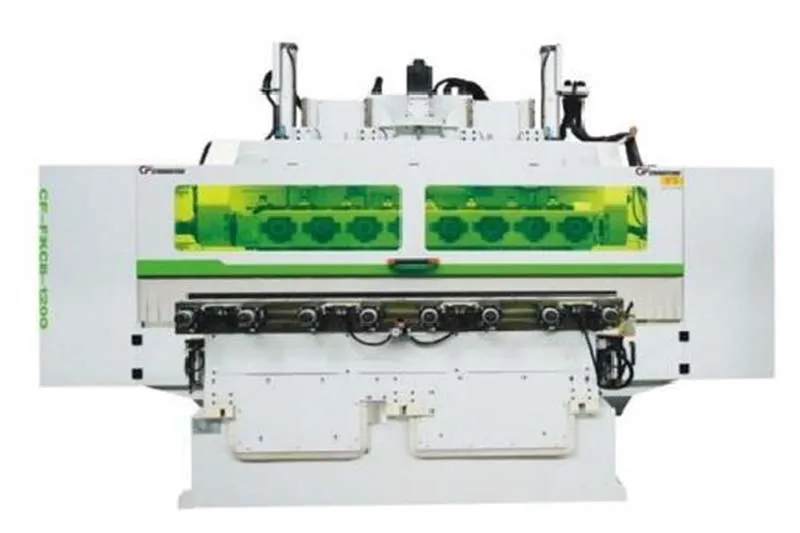

5-осевой обрабатывающий центр с ЧПУ (с 8 головками)

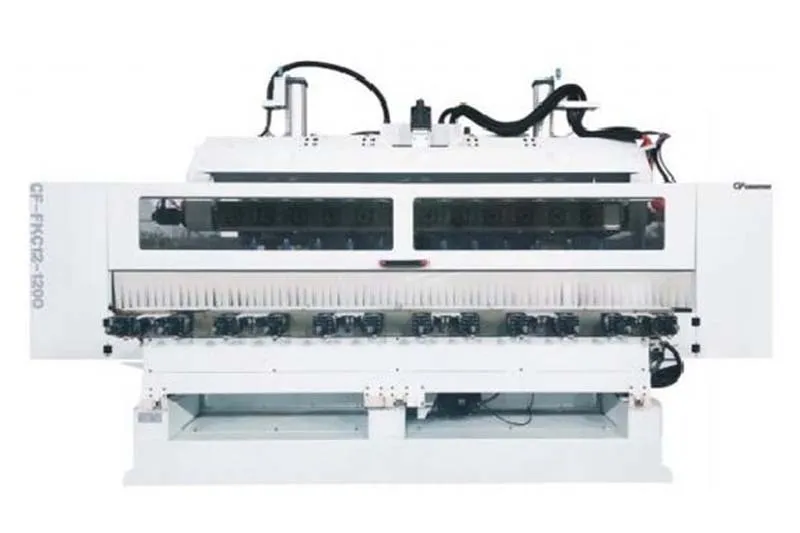

Технические параметры (доступен в спецификациях с 8 или 12 шпинделями)

Тип	8 шпинделей	12 шпинделей
Макс. длина обработки	1200 мм
Расстояние между штифтами выталкивателя	350 мм
Перемещение по осям	Ось X: 590 мм	Ось X: 1900 мм
	Ось Y: 1600 мм	Ось Y1: 1760 мм
	Ось Z: 500 мм	Ось Y2: 1760 мм
		Ось Z: 500 мм
	Ось А: 0-360°
	Ось C (ось токарной обработки/фрезерования): непрерывное вращение
Система числового управления	LNC, Тайвань
Моторизованный шпиндель	7,5 кВт×8 шт (высокоскоростной шпиндель с двойной головкой) Инструментальная цанга: ER32
Оси A/B	Редуктор оси B: высокоточный червячный редуктор Редуктор оси A: высокоточный RV-редуктор
Сервоконтроллер	Абсолютный кодировщик с высоким разрешением
Высокопроизводительный преобразователь частоты	11 кВт×2 шт
Линейная направляющая	Прецизионная линейная направляющая (тайваньский бренд)
Трансмиссия	X-осевая шарико-винтовая передача (тайваньский бренд) Прецизионная реечная передача по оси Y Z-осевая шарико-винтовая передача (тайваньский бренд)	X-осевая шарико-винтовая передача (тайваньский бренд) Прецизионная реечная передача по осям Y1/Y2 Z-осевая шарико-винтовая передача (тайваньский бренд)
Пневматические компоненты	AirTAC, Тайвань
Трос и тяговая цепь	Высокоскоростной трос и тяговая цепь с большой нагрузкой
Переключатель/реле	Schneider, Франция
Размеры оборудования (Д×Ш×В)	5500×4000×3000 мм	6000×4000×3000 мм
Вес оборудования	Около 7 тонн	Около 8 тонн

Особенности

Интегрированная ось С обеспечивает непрерывное вращение и угловое позиционирование заготовки, давая большую гибкость при обработке криволинейных или цилиндрических поверхностей
Пятиосевая система управления позволяет выполнять широкий спектр операций, включая токарную обработку, фрезерование, круговую резьбу, плоское гравирование, профилирование и сверление сложных и нестандартных форм

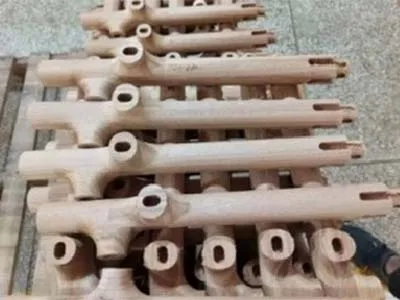

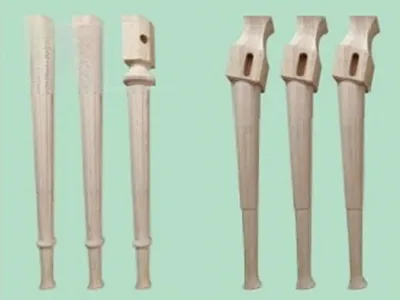

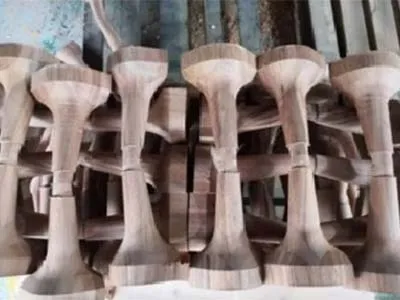

Обрабатывающий центр поддерживает эффективное производство точеных и фрезерованных мебельных компонентов, таких как ножки столов, ножки стульев, детали лестниц и центральные стойки
Возможна одновременная установка нескольких типов инструментов с оптимизированной компоновкой, что сокращает время смены инструмента и позволяет выполнять различные операции (токарные и фрезерные) за один цикл

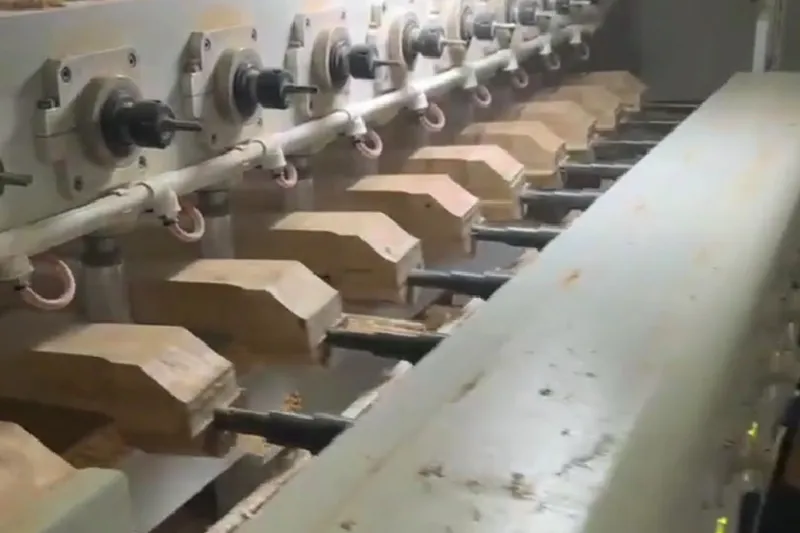

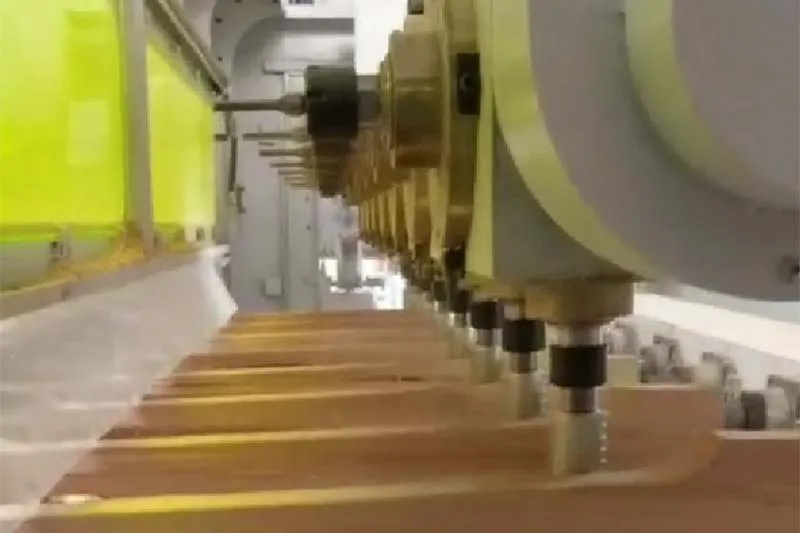

Все восемь шпинделей могут работать параллельно, обеспечивая высокоточное, высокоскоростное и надежное выполнение самых требовательных производственных задач
