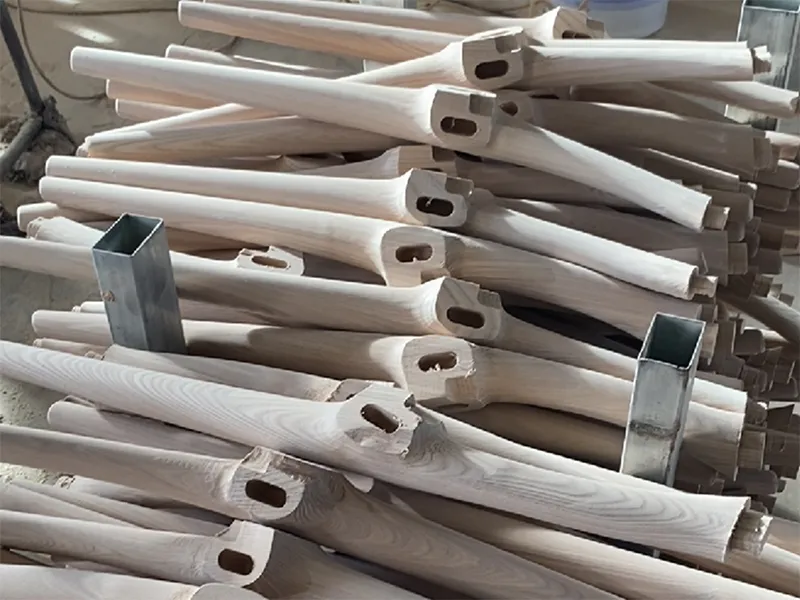

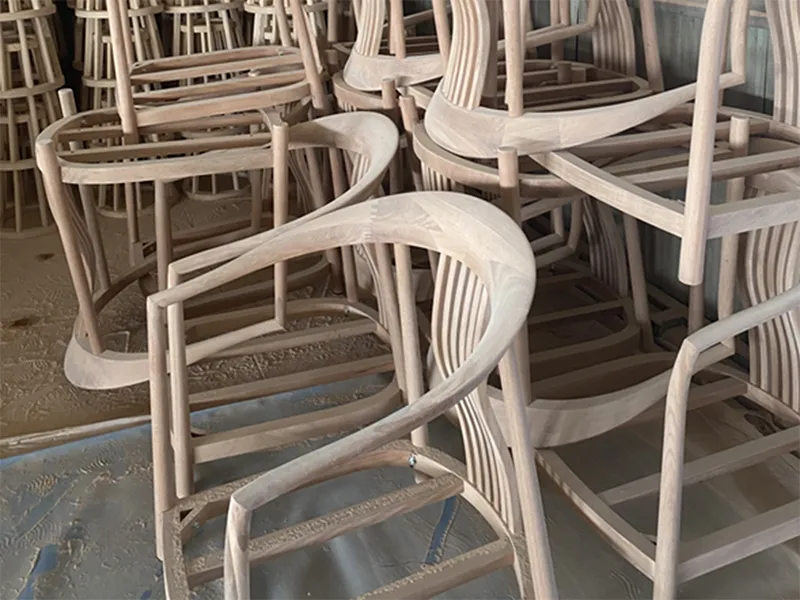

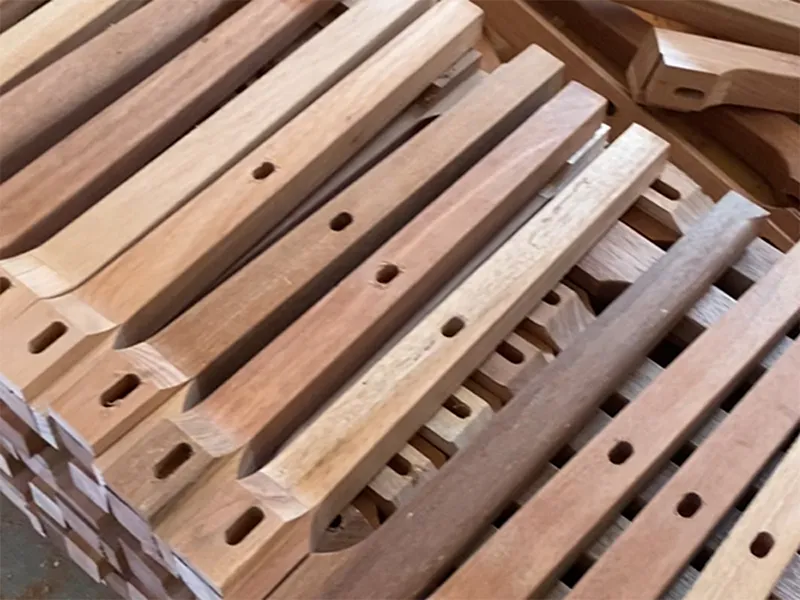

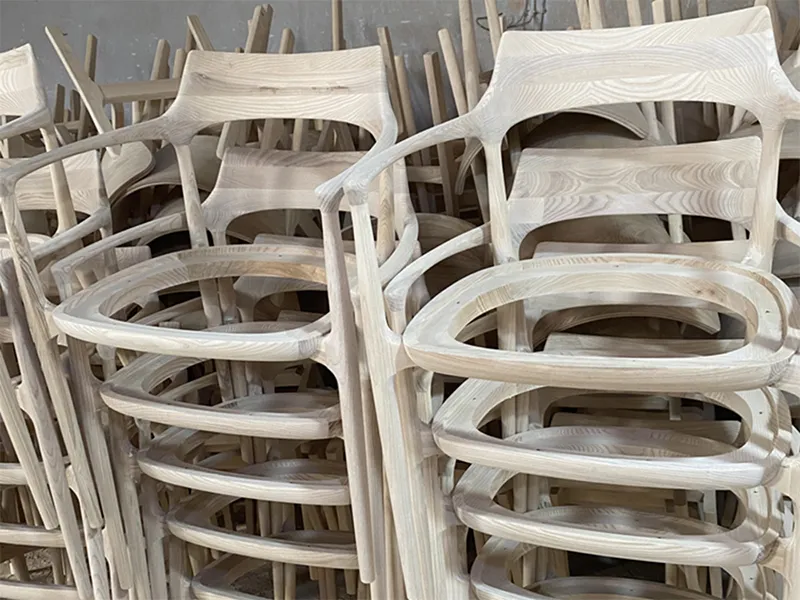

Примеры продукции
Комплектация линии

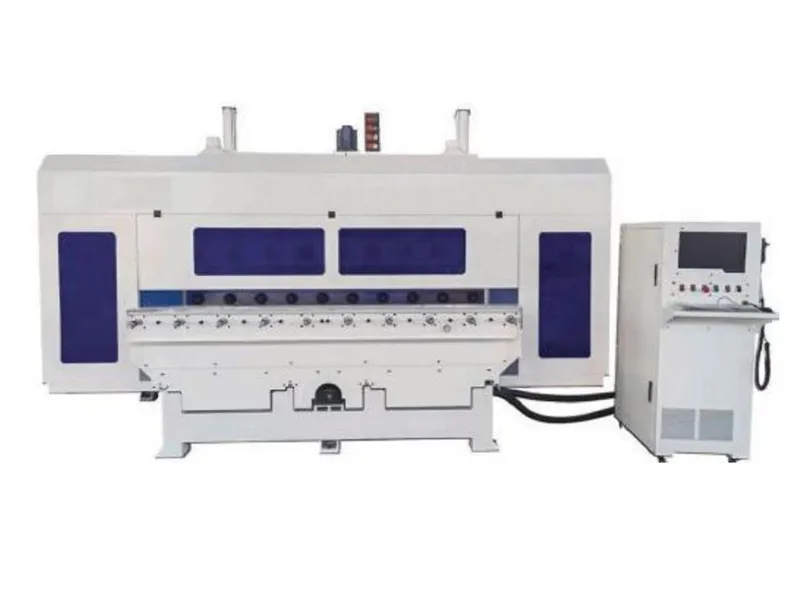

10-головочный 5-осевой обрабатывающий центр с ЧПУ
Максимальный ход оси X:
1200 мм
Максимальный ход оси Y:
2200 мм
Максимальный ход оси Z:
400 мм
Максимальный ход оси A:
±200 °
Максимальный ход оси B:
Непрерывное вращение
Максимальная толщина обработки:
150 мм
Максимальная ширина заготовки:
150 мм
Максимальная длина обработки:
1000 мм
Скорость вращения двигателя:
18000/24000 об/мин
Электропитание Трёхфазное:
Трёхфазное 380 В
Общая масса станка:
6000 кг
Габаритные размеры станка:
4300×2600×2600 мм

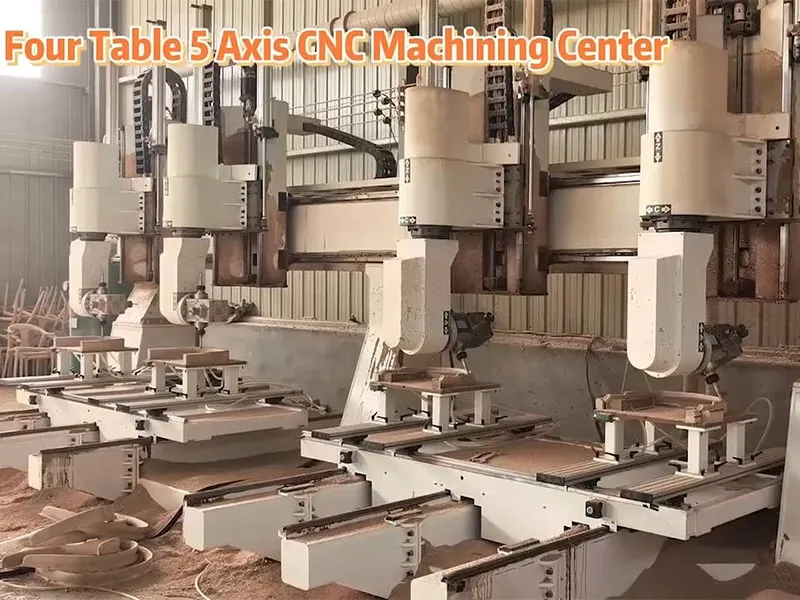

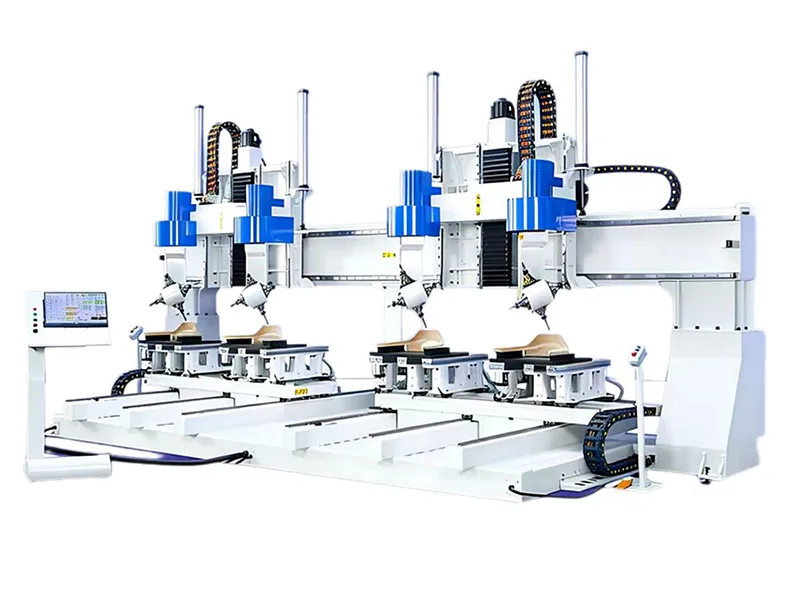

Двухканальный 4-головочный 5-осевой обрабатывающий центр с ЧПУ
| Максимальный размер заготовки | 3-осевой режим, вертикальное положение инструмента (ширина × высота × длина) | 800 мм × 1800 мм × 350 мм |
| 5-осевой режим, длина инструмента 100 мм (ширина × высота × длина) | 750 мм × 1400 мм × 350 мм | |
| Размер обработки на четырёх рабочих станциях (X × Y × Z) | 850 мм (X) × 1250 мм (Y) × 500 мм (Z) | |
| Диапазон перемещения осей | Ход оси X | 3300 мм |
| Ход оси Y | 2200 мм | |
| Ход оси Z | 850 мм | |
| Диапазон вращения оси A | ±400° | |
| Диапазон вращения оси C | ±400° | |
| Конфигурация шпинделя | Конструкция шпинделя | Поворот с фиксацией на 90° |
| Тип и мощность двигателя | Двухвальный двигатель, 5,5 кВт | |
| Скорость вращения шпинделя | 18000 об/мин | |
| Цанга | ER32 | |
| Фиксация заготовки | Закрепление заготовки | Вакуумная фиксация + зажим пневматическим цилиндром |
| Электропитание | Входное напряжение и частота | Трёхфазный переменный ток 380 В / 50 Гц |
| Подача воздуха | Рабочее давление воздуха | 0.6-0.7 МПа |
| Габаритные размеры и масса | Вес оборудования (Д × Ш × В) | 7800 × 3660 × 3410 мм (подходит для контейнерной транспортировки) |
| Приблизительная общая масса | 7500 кг |
