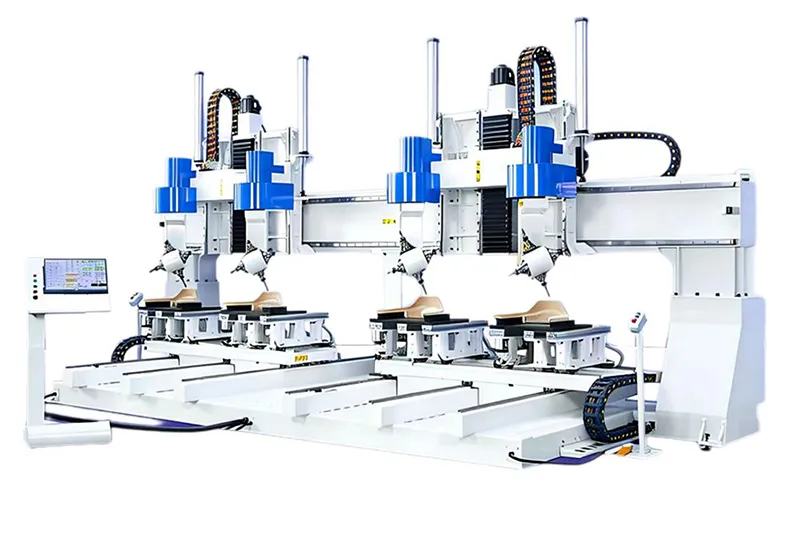

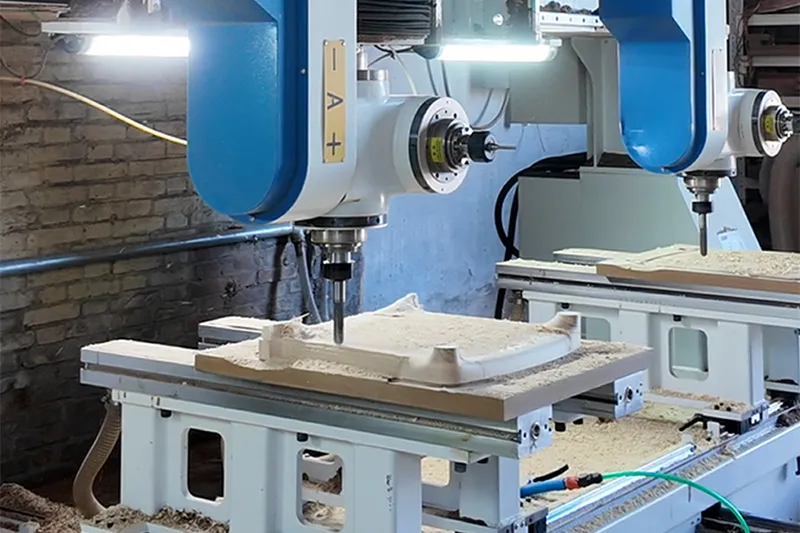

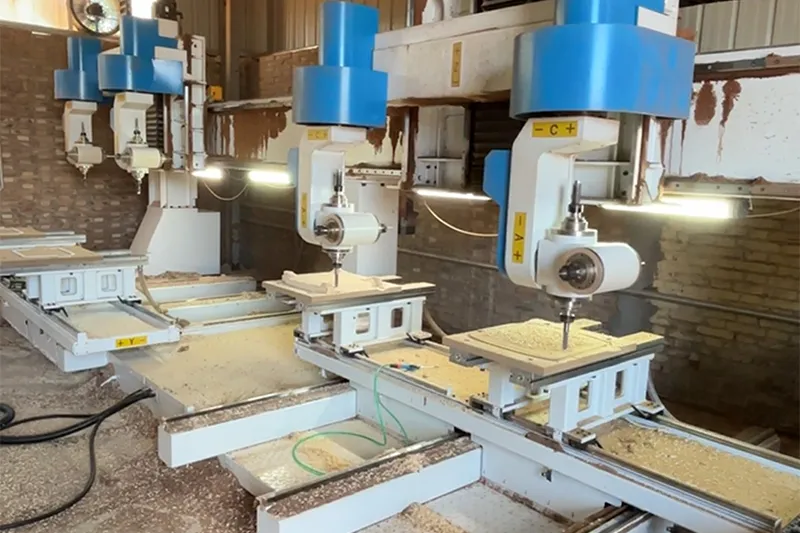

    Двухканальный 5-осевой обрабатывающий центр с четырьмя обрабатывающими головками
    • Возможность одновременной 5-осевой обработкиДиапазон поворота осей A/C: ±400°
    • Рабочая зона / перемещение по осямX: 3300 мм / Y: 2200 мм/ Z: 850 мм
    • Частота вращения шпинделя18000 об/мин
    • Размеры оборудования (Д × Ш × В)7800 мм × 3660 мм × 3410 мм

    Два независимых канала управления и четыре позиции обработки обеспечивают как синхронную серийную обработку одинаковых деталей, так и параллельную обработку различных заготовок.

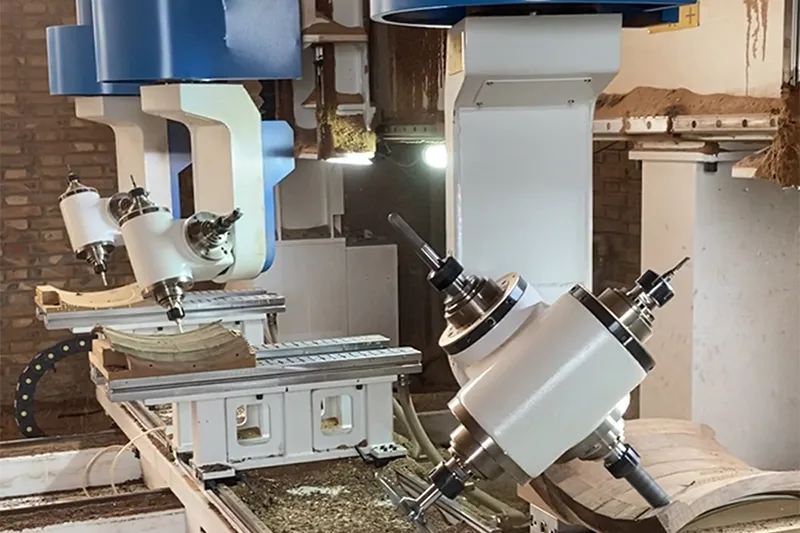

    Пятиосевой обрабатывающий центр с ЧПУ оснащён четырьмя электрошпинделями с ручной сменой инструмента, что позволяет одновременно обрабатывать четыре заготовки. На шпинделях могут использоваться различные инструменты, включая пильные диски, фрезы, сверла и сферические фрезы.

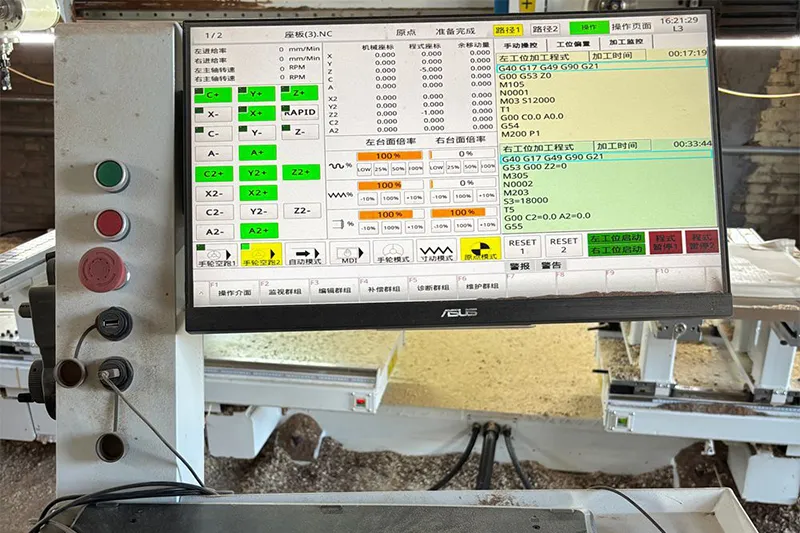

    Станок оснащён двухканальной системой ЧПУ и двумя независимыми рабочими зонами. Левый и правый рабочие столы позволяют одновременно обрабатывать различные заготовки или выполнять синхронную обработку одинаковых деталей.

    Запросить расценки
    Применение

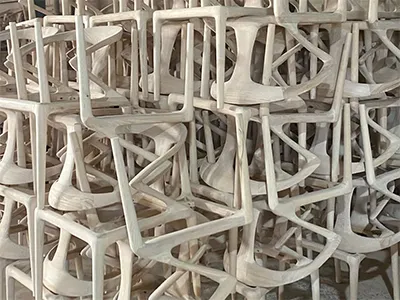

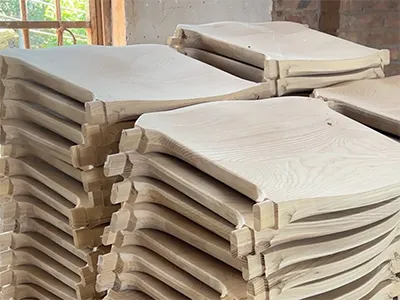

    Пятиосевой обрабатывающий центр с ЧПУ предназначен для изготовления деталей из массива древесины сложной формы и обработки криволинейных поверхностей. Станок подходит для производства различных моделей гнутоклееных стульев, спинок кресел, изогнутых подлокотников и опорных элементов из массива древесины сложной формы.
    За одну установку выполняются профильная обработка криволинейных поверхностей, сверление под различными углами, фрезерование пазов и торцевая обработка.
    Две независимо управляемые рабочие зоны и четыре позиции закрепления заготовок позволяют выполнять как серийную обработку одинаковых деталей, так и одновременную обработку различных мебельных компонентов.

    • Двухканальный 5-осевой обрабатывающий центр с четырьмя обрабатывающими головками
    • Двухканальный 5-осевой обрабатывающий центр с четырьмя обрабатывающими головками
    Технические характеристики
    Максимальные размеры заготовки 3-осевой режим, инструмент направлен вертикально вниз (ширина × длина × высота)
    downward (horizontal × vertical × height)    		 8800 мм × 1800 мм× 350 мм
    5-осевой режим, длина инструмента 100 мм (ширина × длина × высота) 750 мм × 1400 мм × 350 мм
    Размер обработки на четырёх позициях (X × Y × Z) 850 мм × 1250 мм× 500 мм
    Диапазон перемещения по осям Ось X 3300 мм
    Ось Y 2200 мм
    Ось Z 850 мм
    Ось A, диапазон поворота ±400°
    Ось C, диапазон поворота: ±400° ±400°
    Конфигурация шпинделя Конструкция шпинделя поворот с шагом 90°
    Тип и мощность двигателя Двухшпиндельный двигатель, 5,5 кВт
    Частота вращения шпинделя 18000 об/мин
    Цанга ER32
    Закрепление заготовки Вакуумное закрепление + пневматический цилиндр
    Напряжение Напряжение и частота Трёхфазный переменный ток, 380 В / 50 Гц
    Подача сжатого воздуха Рабочее давление 0.6-0.7МПа
    Размеры оборудования (Д × Ш × В) 7800 мм × 3660 мм × 3410 мм
    (подходит для транспортировки в контейнере)
    Примерный вес оборудования 7500 кг
    Особенности
    • Двухканальная пятиосевая конфигурация: пятиосевой обрабатывающий центр оснащён двухканальной системой ЧПУ, которая позволяет двум комплектам линейных осей (X/Y/Z) и четырём поворотным осям (A/C) работать независимо друг от друга без взаимного влияния.
    • Простота эксплуатации: интегрированная система управления TCP позволяет выполнять обработку после ввода соответствующих параметров при изменении длины инструмента.
    • Синхронная пятиосевая обработка: детали сложной формы можно полностью обработать за одну установку.
    Features
    Конфигурация

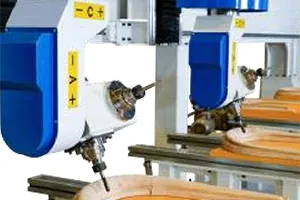

    Шпиндель обработки
    Шпиндель обработки
    • Двухголовочный шпиндель (поворот на 90°);
    • Двигатель 5,5 кВт (18 000 об/мин);
    • Цанга ER32

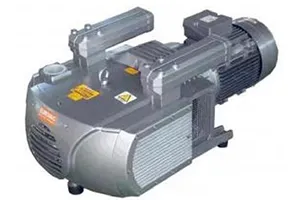

    Вакуумный агрегат
    Вакуумный агрегат
    • Два сухих роторно-пластинчатых вакуумных насоса (мощность: 4,5 кВт);
    • Самосмазывающиеся графитовые пластины;
    • Конструкция, не требующая регулярного технического обслуживания (замена масла не требуется)

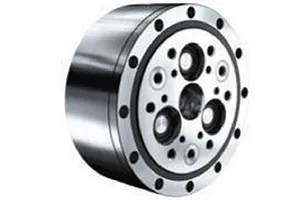

    Редуктор
     Редуктор
    • Высокоточные и высокожёсткие RV-редукторы для осей A/C;
    • Практически нулевой люфт;
    • Предварительная заводская смазка, не требующая регулярного обслуживания;
    • Компактная конструкция с малым моментом инерции

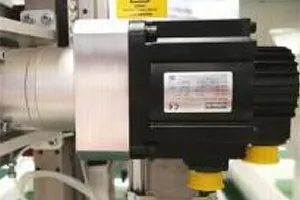

    Сервопривод
    Сервопривод
    • Высокоточный сервопривод с абсолютным энкодером;
    • Не требует выполнения процедуры возврата в исходное положение;
    • Стабильное позиционирование

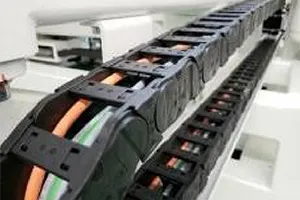

    Энергоцепь
    Энергоцепь
    • Энергоцепь предназначена для направления и защиты кабелей и шлангов;
    • Высокогибкие кабели

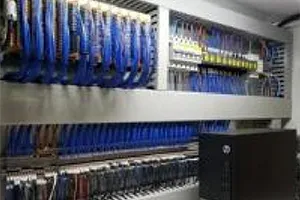

    Электрические компоненты
    Электрические компоненты
    • Электрические компоненты с оптимизированной схемой подключения
